Bombas de Agua Centrífuga Monoblock Bridadas de 15 a 25 Hp, Calpeda

Bombas de Agua Centrífuga Monoblock Bridadas de 15 a 25 Hp, Calpeda

Descargar Manual

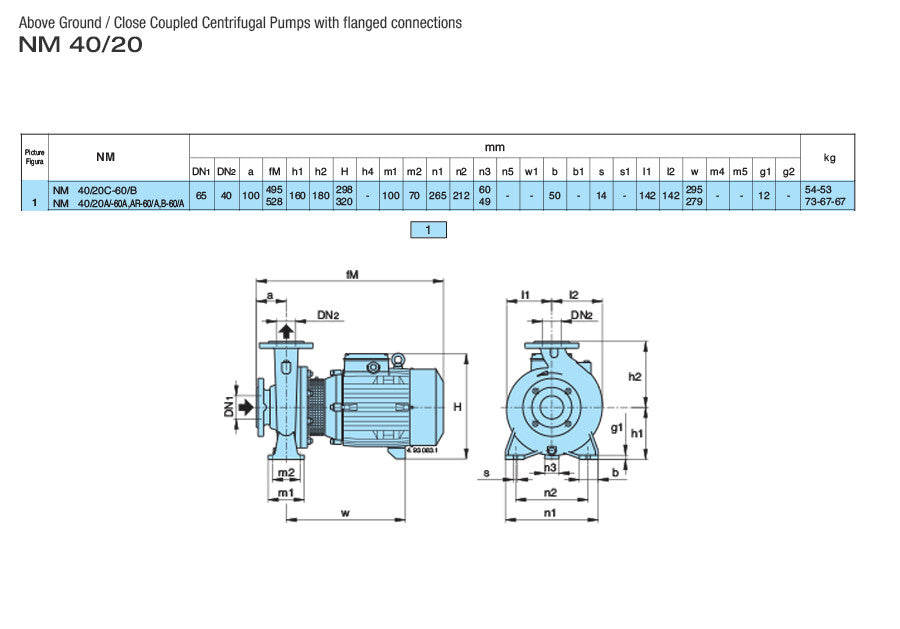

Descargar Dimensiones

Descripción:

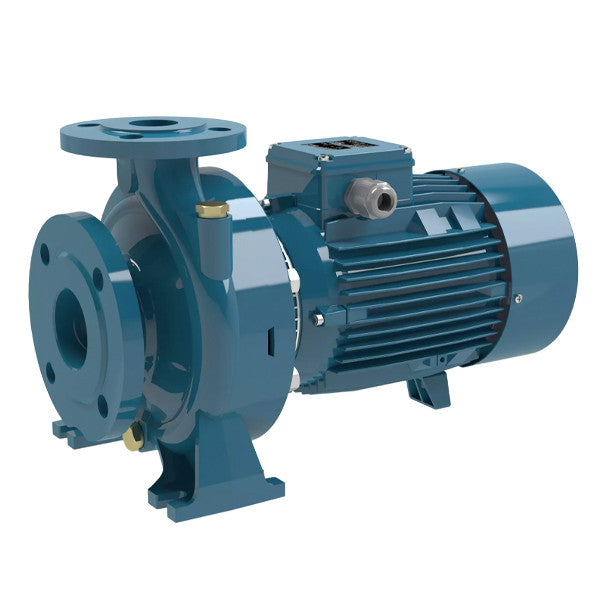

Electrobombas centrífugas monobloc con acoplamiento directo motorbomba y eje único hasta 22 kW, ejecuciòn para motores normalizados IEC con cojinete axial integrado desde 30 hasta 75 kW (ejecución Stub-shaft). Cuerpo bomba con orificio de aspiración axial y orificio de impulsión vertical-radial, con dimensiones principales y prestaciones según EN 733.
NM(S): Ejecución con cuerpo bomba y acoplamiento en hierro.
B-NM(S): Ejecución con cuerpo bomba y acoplamiento/tapa del cuerpo en bronce. (Las bombas en bronce se suministran totalmente pintadas).
Orificios: Bridas PN 10, EN 1092-2.
Contrabridas (bajo demanda)

Aplicaciones:

• Para líquidos límpios sin partes abrasivas, y no agresivas para los materiales de la bomba (con partes sólidas hasta 0,2% máx).
• Para el aprovisionamiento de agua.
• Para instalaciones de calefacción, acondicionamiento, refrigeración y circulación.
• Para aplicaciones civiles e industriales.
• Para instalaciones contra incendios.
• Para irrigación.

Condiciones de Operación:

• Temperatura del líquido de -10 °C a +90 °C.
• Temperatura ambiente hasta 40 °C.
• Altura de aspiración manométrica hasta 7 metros.
• Presión final máxima admitida en el cuerpo de la bomba 10 bar (16 bar
• para NM 40/16,20; NM 50/12,16; NM 65/12,16,20,25; NM 80/16).
• Servicio continuo.
• Altura de trabajo: 1,000 MSNMM
• Tolerancia de intensidad de arranque: + / - 10%

Motor:

• Motor a inducción a 2 polos, 60 Hz (n ˜ 3450 1/min).
• NM, NMS: trifásico 220/380 V, 220/440 V, hasta 3 kW.
• 380/660 V, de 4 a 75 kW.
• Aislamiento clase F.
• Protección IP 54 (IP 55 para NMS).
• Motor preparado al funcionamiento con convertidor de frecuencia de 2,2 kW.
• Clase eficiencia IE3 para motor trifásico de 0,75 kW.
• Ejecución según EN 60034-1; EN 60034-30-1.

Modelos:

• NM 40/25B-60/C
• NM 50/25C-60/C
• NM 40/25A-60/C
• NM 50/25B-60/C
• NM 50/25A-60/C
