DESCRIPCIÓN

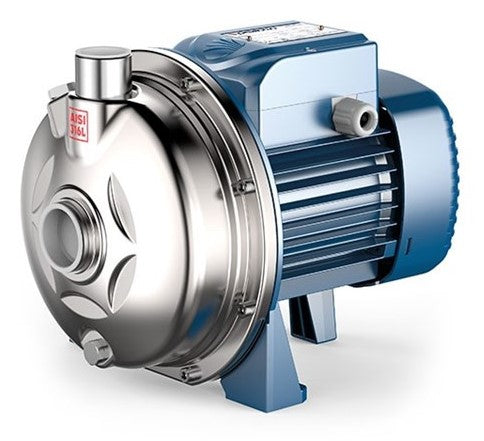

Las Bombas de Agua
Centrífugas en Acero Inoxidable
Pedrollo Serie AL-RED de
0,5 a 3 HP están
diseñadas para bombear
agua limpia y líquidos
químicamente no agresivos
para los materiales
de construcción.
Gracias a su fabricación
en acero inoxidable
AISI 304,
estas electrobombas
ofrecen resistencia
a la corrosión y
características
adecuadas para aplicaciones
que requieren higiene
en el manejo del agua.
La serie AL-RED está
recomendada para
aplicaciones domésticas,
agrícolas e industriales,
especialmente en sistemas
de abastecimiento de agua,
irrigación, lavado
y procesos hidráulicos
compatibles.
Su diseño centrífugo
de superficie permite
integrarlas en
instalaciones de bombeo
que requieren un equipo
compacto, resistente
y de funcionamiento continuo.
Serie Pedrollo AL-RED
La familia AL-RED incluye
diferentes configuraciones
de bombas centrífugas
con potencias desde
0,5 hasta 3 HP,
disponibles con motores
monofásicos o trifásicos.
Las versiones AL-RED -4
incorporan un cuerpo
de bomba de acero
inoxidable AISI 304,
rodete del mismo material
y eje de acero inoxidable
AISI 431.
Además, el fabricante
dispone de versiones
AL-RED -6, con componentes
hidráulicos de acero
inoxidable AISI 316L.
Esta variedad permite
seleccionar materiales
adecuados para las
características del
líquido bombeado.
Pedrollo AL-RED 600 – 0,5 HP
La AL-RED 600
es una bomba centrífuga
de acero inoxidable
con potencia nominal
de 0,5 HP (0,37 kW).
Tiene una altura máxima
de 22 metros
y un caudal máximo
tabulado de
100 L/min.
Está disponible en
versiones monofásicas
y trifásicas, según
la alimentación eléctrica
de la instalación.
Pedrollo AL-RED 610 – 0,85 HP
La AL-RED 610
cuenta con una potencia
de 0,85 HP (0,60 kW).
Ofrece una altura máxima
de 28,5 metros
y un caudal máximo
de 100 L/min.
Es una alternativa
para sistemas de
abastecimiento y
transferencia de agua
que necesitan mayor
altura que la versión 600.
Pedrollo AL-RED 620 – 1 HP
La AL-RED 620
incorpora un motor de
1 HP (0,75 kW).
Desarrolla una altura
máxima de
36 metros
y alcanza un caudal
tabulado de hasta
200 L/min.
Está disponible
en ejecuciones
monofásicas y
trifásicas.
Pedrollo AL-RED 650 – 1,5 HP
La AL-RED 650
incorpora un motor
de 1,5 HP
(1,1 kW).
Ofrece una altura máxima
de 43,5 metros
y caudal máximo tabulado
de 120 L/min.
Este modelo permite
trabajar con presiones
mayores que las variantes
de menor potencia,

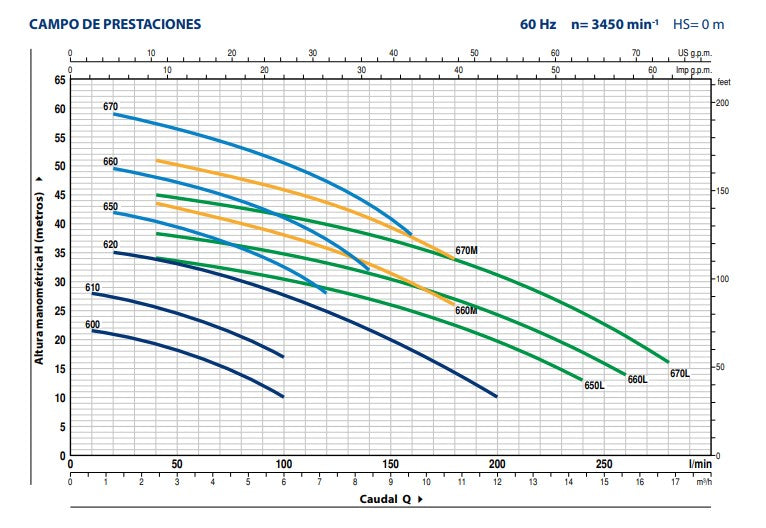

según su curva hidráulica.
Pedrollo AL-RED 660 – 2 HP
La AL-RED 660
es una bomba centrífuga
de 2 HP (1,5 kW).
Cuenta con una altura
máxima de
51 metros
y un caudal máximo
tabulado de
140 L/min.
Está destinada a
instalaciones que
requieren una mayor
altura manométrica
y funcionamiento
confiable.
Pedrollo AL-RED 670 – 3 HP
La AL-RED 670
es la versión de mayor
potencia dentro de las
12 referencias
incluidas en esta ficha.
Dispone de un motor
de 3 HP (2,2 kW),
con altura máxima
de 60 metros
y caudal máximo
tabulado de
160 L/min.
Su diseño permite
utilizarla en
instalaciones de
abastecimiento, riego
y aplicaciones
industriales compatibles.

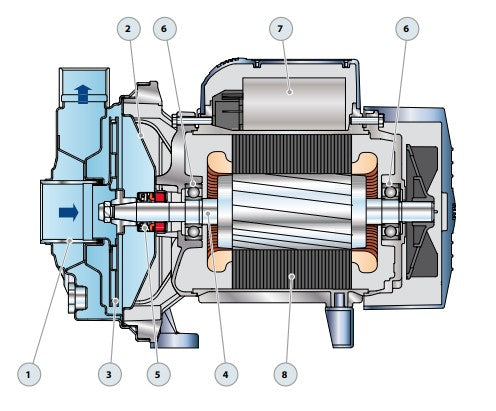

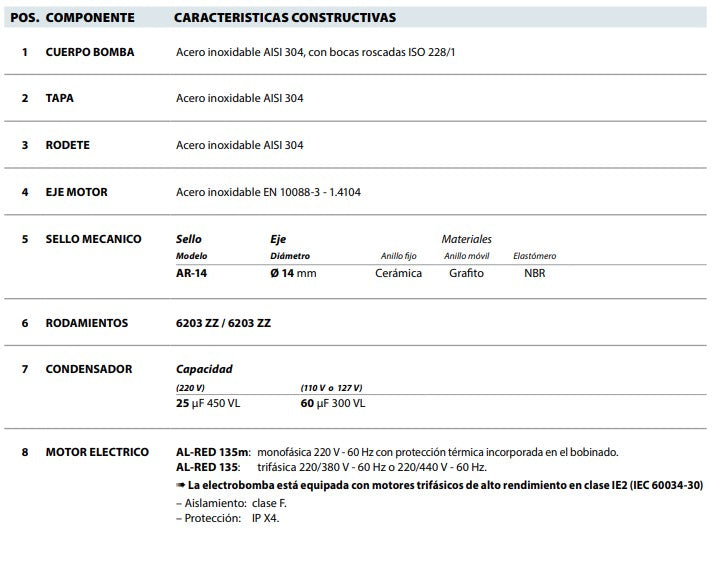

Construcción completamente inoxidable
La Serie Pedrollo AL-RED
se caracteriza por
incorporar componentes
hidráulicos fabricados
en acero inoxidable.
En las referencias
AL-RED -4,
el cuerpo de bomba
y el rodete están
fabricados en
acero inoxidable
AISI 304.
El eje está construido
en acero inoxidable
AISI 431,
aportando resistencia
mecánica durante
el funcionamiento.
Esta configuración
ofrece una solución
adecuada para aplicaciones
en las que se busca
reducir la corrosión
de los componentes
en contacto con el agua.
Alimentación eléctrica
Las bombas AL-RED están
disponibles con motores
monofásicos
y trifásicos a 60 Hz.
Determinadas versiones
monofásicas de las
referencias 600, 610 y 620
pueden encontrarse
en 110 V,
además de 220 V.
Las versiones trifásicas
incluyen configuraciones
de 220 y 440 V,
según el tipo de
conexión eléctrica
del motor.
La selección eléctrica
debe realizarse a partir
de la tensión indicada
en la placa del equipo.
Aplicaciones recomendadas
Las bombas centrífugas
Pedrollo AL-RED
son recomendadas
para el bombeo de
agua limpia y líquidos
químicamente no agresivos
para los materiales
de fabricación.
Por sus características
constructivas, resultan
adecuadas para los
sectores doméstico,
agrícola e industrial.
Pueden utilizarse
en sistemas de
abastecimiento de agua,
irrigación, lavado,
transferencia entre
depósitos y otros
procesos hidráulicos
compatibles.
Los componentes
de acero inoxidable
en contacto con el
líquido proporcionan
condiciones higiénicas
y resistencia a la corrosión
para aplicaciones apropiadas.
Límites de funcionamiento
La Serie AL-RED admite
temperaturas del líquido
comprendidas entre
-10 °C y +90 °C.
La temperatura ambiente
máxima permitida
es de +40 °C.
La altura máxima
de aspiración manométrica
es de 7 metros,
dependiendo de las
condiciones reales
de instalación.
La presión máxima
admisible en el cuerpo
de la bomba cambia
según la referencia.
Para los modelos
600, 610 y 620,
el límite publicado
es de 6 bar.
Para las versiones
650, 660 y 670,
el límite publicado
es de 8 bar.
La instalación debe
realizarse en un lugar
cerrado o protegido
de la intemperie,
respetando las condiciones
de ventilación,
refrigeración del motor
y protección eléctrica.
El funcionamiento continuo
S1 es posible dentro
de los límites de utilización
indicados por Pedrollo.
