DESCRIPCIÓN

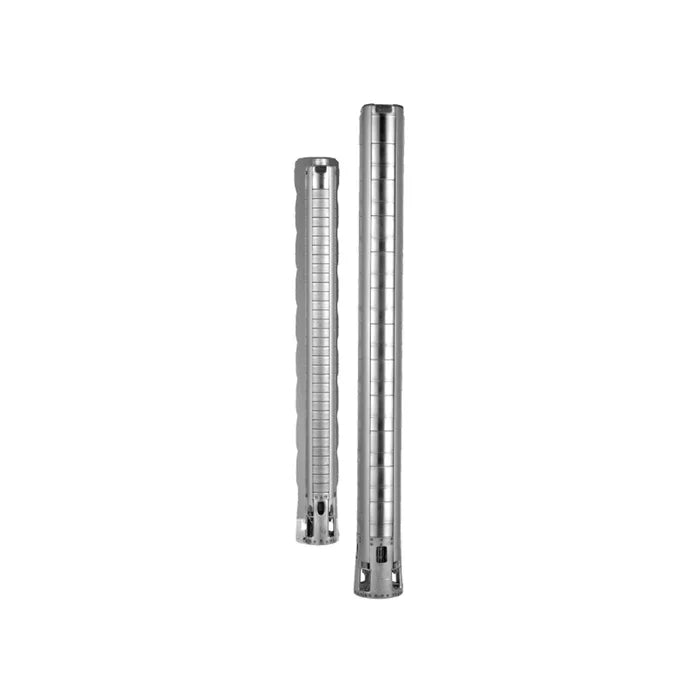

Las bombas sumergibles Pearl Serie 6PWS230G de 6 pulgadas están diseñadas para el bombeo de agua limpia desde pozos profundos, sistemas de abastecimiento, instalaciones agrícolas y equipos de presurización.
Su construcción en acero inoxidable ofrece resistencia a la corrosión y permite utilizarlas en aplicaciones hidráulicas exigentes.
Los ejes están fabricados en acero inoxidable tipo 431, mientras que los impulsores y difusores forman un sistema multietapas que permite desarrollar diferentes niveles de altura manométrica.
Estas bombas destacan por su construcción robusta y confiable, adecuada para servicio continuo dentro de las condiciones especificadas por el fabricante.

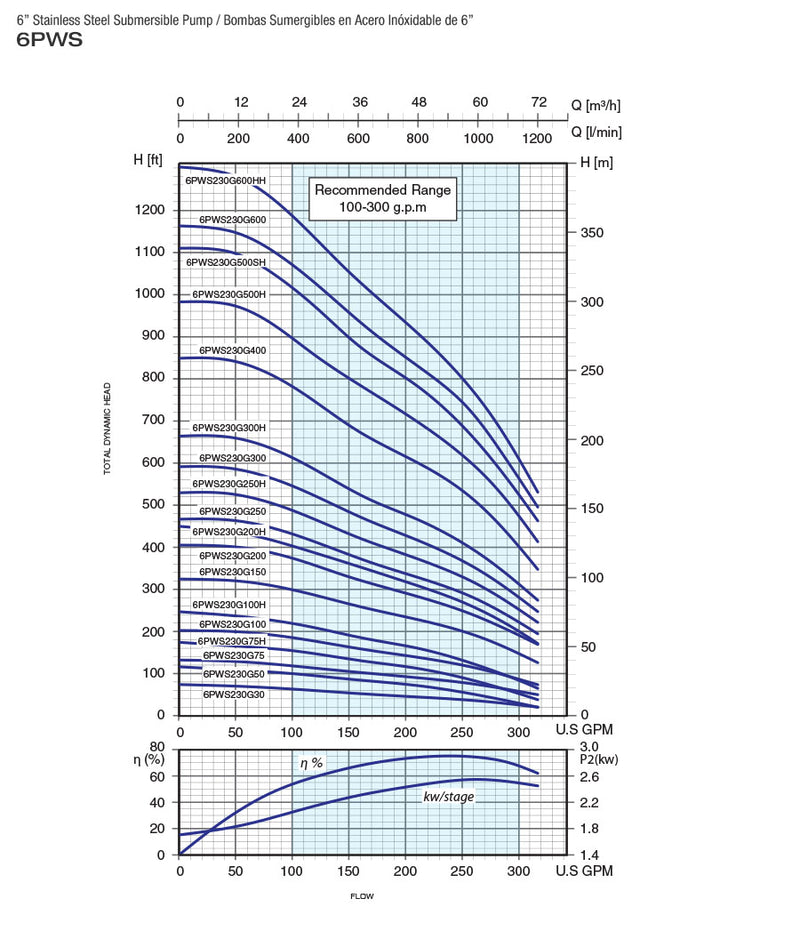

Rango de operación
El rango recomendado de funcionamiento es de 100 a 300 GPM. Las referencias comerciales incluidas abarcan potencias de 5 a 60 HP y configuraciones de 2 a 20 etapas.
La mayor altura documentada para las referencias de esta selección es de 396,3 metros (1.300 pies) a caudal cero.
Modelos de 5 a 10 HP
Incluyen las referencias 6PWS230G50, 6PWS230G75, 6PWS230G75H, 6PWS230G100 y 6PWS230G100H, con diferentes configuraciones de etapas para adaptarse a las necesidades de presión.
Modelos de 15 a 30 HP
Las referencias 6PWS230G150, 6PWS230G200, 6PWS230G200H, 6PWS230G250, 6PWS230G250H, 6PWS230G300 y 6PWS230G300H ofrecen mayores alturas hidráulicas para abastecimiento, riego y presurización.
Modelos de 40 a 60 HP
Comprenden las referencias 6PWS230G400, 6PWS230G500H, 6PWS230G500SH, 6PWS230G600 y 6PWS230G600HH.
Son adecuados para aplicaciones de mayor exigencia hidráulica y requieren una selección precisa según el caudal y la altura total del sistema.
Construcción y materiales

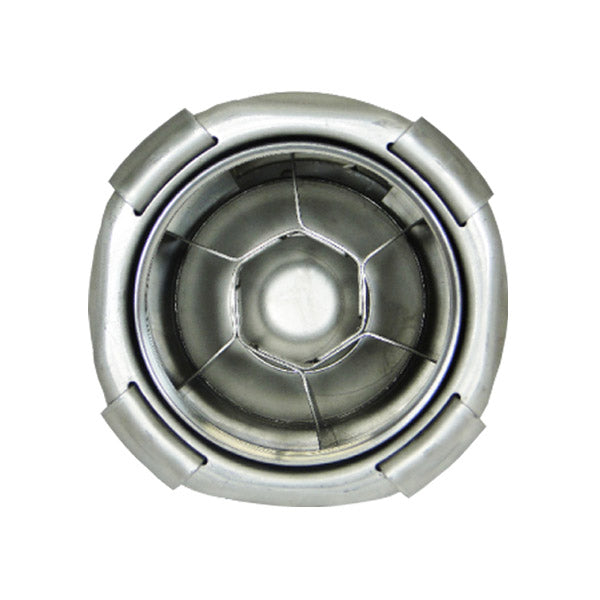

La serie utiliza componentes de acero inoxidable, incluyendo el eje tipo 431, los impulsores y los difusores. Incorpora una rejilla de succión que ayuda a limitar el ingreso de partículas.
La descarga puede incorporar una válvula de retención y el soporte del motor está diseñado conforme a estándares NEMA.

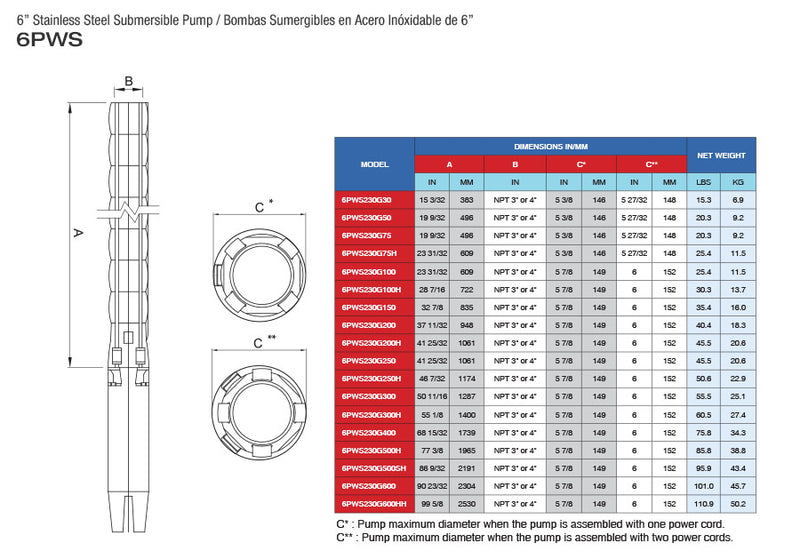

Descarga hidráulica
Las bombas Pearl 6PWS230G disponen de conexiones de descarga NPT de 3 o 4 pulgadas, dependiendo de la configuración.
Para las referencias comerciales suministradas se indica una descarga estándar de 4 pulgadas, con opción de 3 pulgadas bajo pedido especial.
Condiciones de funcionamiento
La bomba está diseñada para trabajar con agua limpia y líquidos compatibles con sus materiales, sin partículas abrasivas.
La descripción comercial declara temperaturas entre −10 °C y +55 °C. El rango aplicable debe confirmarse según el motor y la configuración suministrada.
El equipo debe permanecer sumergido durante la operación, respetando los requisitos de refrigeración del motor.
Para seleccionar correctamente una referencia es necesario calcular el caudal, la altura dinámica total, las pérdidas por fricción y las características eléctricas del motor.
CARACTERÍSTICAS
Construcción hidráulica
- Bomba sumergible tipo lapicero de 6 pulgadas.
- Serie Pearl 6PWS230G.
- Diseño centrífugo multietapas.
- Construcción hidráulica en acero inoxidable.
- Eje de acero inoxidable tipo 431.
- Impulsores de acero inoxidable.
- Difusores de acero inoxidable.
- Descarga con válvula de retención según versión.
- Soporte de motor según estándar NEMA.
- Rodamientos resistentes al desgaste.
- Rejilla de succión en acero inoxidable.
- Descarga NPT de 3 o 4 pulgadas según configuración.

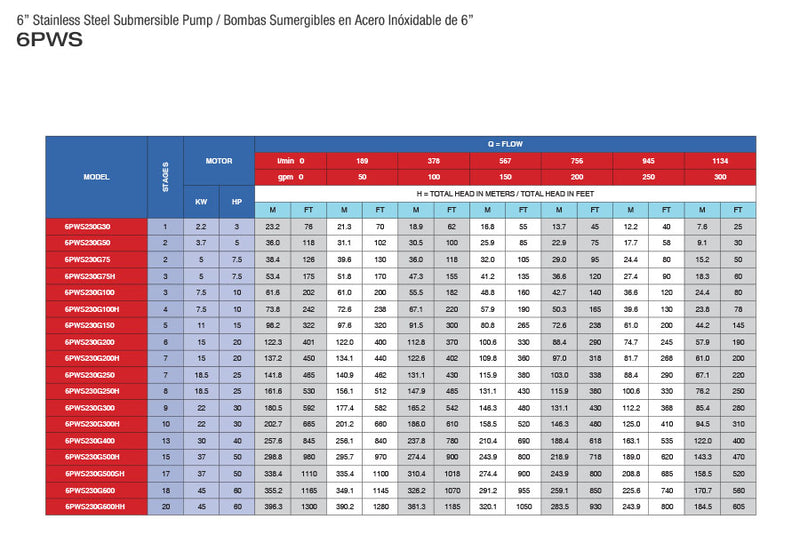

Modelos y potencias
5 HP
6PWS230G50, hidráulica de 2 etapas.
7,5 HP
6PWS230G75 y 6PWS230G75H, hidráulicas de 2 y 3 etapas.
10 HP
6PWS230G100 y 6PWS230G100H, hidráulicas de 3 y 4 etapas.
15 HP
6PWS230G150, hidráulica de 5 etapas.
20 HP
6PWS230G200 y 6PWS230G200H, hidráulicas de 6 y 7 etapas.
25 HP
6PWS230G250 y 6PWS230G250H, hidráulicas de 7 y 8 etapas.
30 HP
6PWS230G300 y 6PWS230G300H, hidráulicas de 9 y 10 etapas.
40 HP
6PWS230G400, hidráulica de 13 etapas.
50 HP
6PWS230G500H y 6PWS230G500SH, hidráulicas de 15 y 17 etapas.
60 HP
6PWS230G600 y 6PWS230G600HH, hidráulicas de 18 y 20 etapas.
Aplicaciones
- Suministro de agua desde pozos profundos.
- Abastecimiento de agua municipal.
- Riego agrícola.
- Riego por aspersión.
- Suministro de agua para ganadería.
- Abastecimiento de fincas.
- Transferencia de agua limpia.
- Sistemas de presurización.
- Equipos de presión.
- Aplicaciones civiles e industriales compatibles.
- Achique de agua limpia en instalaciones adecuadas.
- Fuentes y sistemas hidráulicos compatibles.
Líquidos bombeados
- Agua limpia.
- Líquidos sin partículas abrasivas.
- Fluidos compatibles con los materiales del equipo.
- No utilizar con líquidos inflamables.
- Evitar el ingreso excesivo de arena.
Ventajas
- Diseño sumergible de 6 pulgadas.
- Construcción resistente a la corrosión.
- Sistema hidráulico multietapas.
- Amplia variedad de potencias.
- Configuraciones para diferentes alturas de bombeo.
- Impulsores y difusores de acero inoxidable.
- Eje de acero inoxidable tipo 431.
- Rejilla de protección de succión.
- Acoplamiento según estándar NEMA.
- Aplicaciones agrícolas, municipales e industriales.
Recomendaciones de instalación
- Seleccionar la referencia según caudal y altura dinámica total.
- Verificar el nivel dinámico del pozo.
- Confirmar la potencia del motor compatible.
- Comprobar la terminación D4M4 o D4M6.
- Verificar el acoplamiento NEMA.
- Dimensionar correctamente la tubería de descarga.
- Comprobar el diámetro y tipo de conexión.
- Dimensionar el cableado eléctrico.
- Utilizar empalmes sumergibles apropiados.
- Instalar protecciones contra sobrecargas.
- Incorporar protección contra funcionamiento en seco.
- Garantizar la refrigeración del motor.
- Instalar la bomba sobre el fondo del pozo.
- Mantener la rejilla de succión libre de obstrucciones.
- Comprobar el diámetro disponible del pozo.
- Verificar pérdidas de carga de la tubería.
- Respetar los límites de temperatura.
- No operar la bomba en seco.
- Consultar el manual oficial Pearl.
- Realizar la instalación mediante personal calificado.
